Primo avvio del ricevitore

Il ricevitore MS1 è un sistema GNSS adatto a tutte le applicazioni che necessitano di un posizionamento terrestre di precisione. Mettere in carica il ricevitore tramite l’alimentatore in dotazione 12V con lo spinotto nel foro rappresentato (0) in figura sotto

_images/1_.png

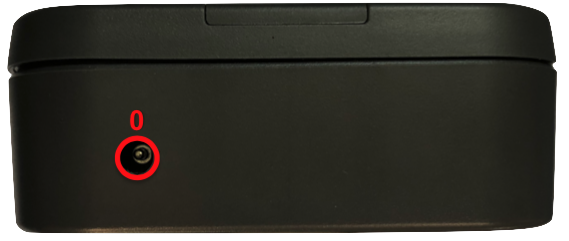

Fig.1 MS1 vista laterale

Si accenderanno frontalmente i led rappresentati in figura sotto:
  • led giallo fisso Stato di carica (5) fino al completamento
  • led rosso fisso Alimentazione 12V (6)
_images/2_.png

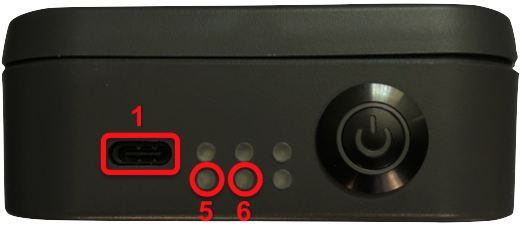

Fig.2 MS1 vista anteriore

Opzionale

È tuttavia possibile alimentare tramite cavo USB/USB-C (1) il sistema ma la carica sarà più lenta

Al termine della carica il led dello stato della batteria (5) si spegnerà automaticamente preservando la batteria Premere il pulsante di accensione (8) per qualche secondo fino all’accensione del ricevitore rappresentati in figura sotto

Si accenderanno frontalmente i led rappresentato in figura sotto
  • led blu fisso GNSS (2) – fino al tracking dei satelliti
  • led verde fisso Stato del sistema (7)
_images/3_.png

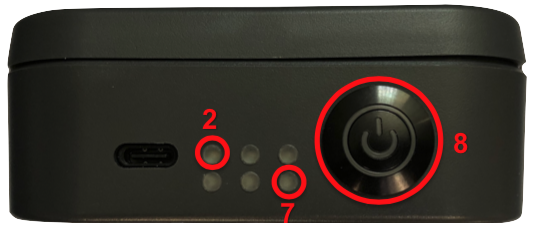

Fig.3 MS1 vista anteriore

Si accenderà posteriormente il led rappresentato in figura sotto
  • led verde fisso Bluetooth (9) – indicante il bluetooth acceso ma non connesso
  • led blu fisso Bluetooth (9) – indicante il bluetooth acceso e connesso
_images/4_.png

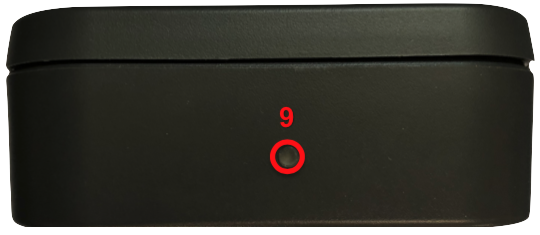

Fig.4 MS1 vista posteriore

Si accenderanno frontalmente i led rappresentati in figura sotto
  • led blu lampeggiante GNSS (2) (tracking dei satelliti effettuato)
  • led verde lampeggiante GNSS (3) (correzzione avvenuta, stato di DGPS o di FLOAT)
  • led verde fisso GNSS (3) (correzzione avvenuta, stato di FIX)
  • led giallo fisso GNSS (4) – (geofence)
_images/5_.png

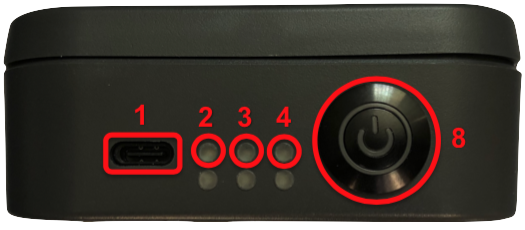

Fig.5 MS1 vista anteriore

Nota

  • Per configurare o aggiornare il dispositivo si deve utilizzare il cavo in dotazione USB/USB-C (1) si rimanda ala capitolo Aggiornamento firmware ed al capitolo Upload configurazioni
  • Per spegnere il sistema GNSS tenere premuto il pulsante di accensione per qualche secondo (8) sino al completo spegnimento del ricevitore
  • Per il calcolo differenziale tramite software ntrip client si rimanda l’utente al capitolo NTRP Client
